제목 GTM PRO 에서의 TM 설정방법
글쓴이 관리자
이메일 webmaster@mygps.co.kr
날짜 2007-04-25 [14:35] count : 9999 IP : 211.115.245.73
SNS 페이스북연결 트위터연결

1. Tools -> Options 에서 Coordinates 를 Deg/Min/Sec 로 해 놓습니다.

2. Bessel 타원체 사용시 (구형지적도, 구형 수치지도)

Tokyo Datum 사용시

- Datum tap 에 Datum을 Map Datum 을 TOKYO로 설정하신 후

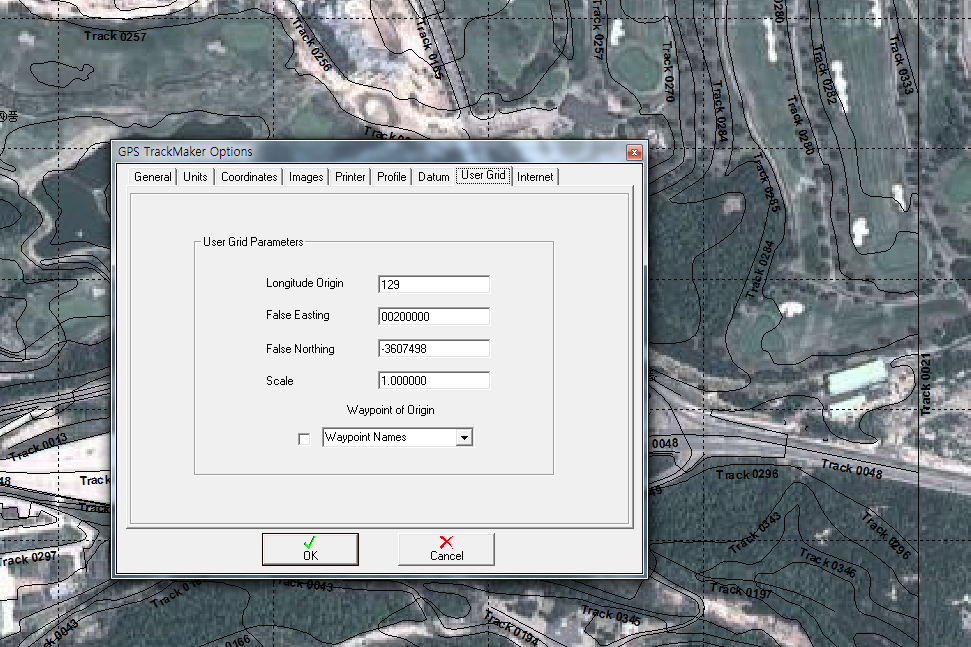

- User Grid Tap 에서 Longitude Origin 127 0' 10.405"

-False Easting 00200000 False Northing -3707077.708

-Scale 1.0000 로 입력하고 Waypoint of Origin 은 체크하지 않습니다.


3. GRS-80 (WGS-84) Datum 사용시 / 2012년 이전 도면 사용시

 투영원점값 20만,50만 사용 하는 경우

-Datum tap 에 Datum을 Map Datum 을 WGS-80 으로 설정하신 후

- User Grid Tap 에서 Longitude Origin 127 0' 0"

-False Easting 00200000

- False Northing -3707498

- Scale 1.0000 로 입력하고

Waypoint of Origin 은 체크하지 않습니다.

4. GRS-80 (WGS-84) Datum 사용시 / 2012년 이후 도면 사용시

  투영원점값 20만,60만 사용 하는 경우

-Datum tap 에 Datum을 Map Datum 을 WGS-80 으로 설정하신 후

- User Grid Tap 에서 Longitude Origin 127 0' 0"

-False Easting 00200000

- False Northing -3607498

- Scale 1.0000 로 입력하고

Waypoint of Origin 은 체크하지 않습니다.


5. 다시 Coordinates Tap에서 Rectangular Grids 로 설정합니다

6. Cad (DXF) 화일로 저장하실 경우에는 다음과 같이 저장하시면 됩니다

- File Menu 에서 Save File As 로 - 화일 형식은 DXF 로 선택 - 저장을 누릅니다

- Autocar DXF Export Tools 메뉴가 뜨면서 Coordinate 는 Ractangular 로 테크 Export
Parameters 는 모두 체크

Text Height 는 적당히(5-10 m 정도)

- 도면의 크기를 참고하셔야 합니다.
Download #1 : tm.jpg (601) Size : 80.0 KB
Download : Picture.png
  • 관리자 위의 -3707077 (Bessel) 과 -3707498 (GRS-80) 값은 각 타원체를 기준으로 북위 38도를 기준로 적도 (북위 0도)까지의 거리에서 원점 500,000 을 더한값입니다. 그러므로 원점값이 60만이 될 경우 -3707498 (GRS-80)은 -3607498로 바꿔 저장해야 합니다. 2013-11-05 [13:58]
