제목 MOBAC에 타일지도를 넣어 보았습니다
날짜 2016-01-22 [16:49] count : 4992 IP : 58.141.151.92
SNS 페이스북연결 트위터연결

1   컴퓨터 바탕화면에서

시작->모든프로그램->QGIS Win->OSGeo 4W 를 실행하면 DOS화면이 나오고 C드라이브 프롬프트가 나옵니다,



2   컴퓨터 D드라이브에 지도를 만들 화일 예를 들면,  SongISuRi.tif( 맵매칭된 파일 )을 위치 시킵니다,

물론 다른 디렉토리에 위치시켜도 되나,  이후 경로설정을 수월하게 하기 위하여 D드라이브를 선정하였습니다,



3    C:> 에 gdal2tiles -s EPSG:4326 -z 10-16 d:SongISuRi.tif d:SongISuRiTile 라고 입력을 한 후, 엔터 키를 치면,  타일맵을 만드는 과정이 진행되며 진행되는 과정은 점과 진행 상태를 나타내는 수자로 표시가 됩니다,



3-1  -z 10-16 : 타일맵의 줌레벨 범위

3-2  d:SongISuRi.tif : 지도를 만들 화일을 불러 들이는 경로,

3-3  d:SongISuRiTile : 만들어 진 타일 지도를 저장하는 경로



4   D드라이브를 열어 보면,  SongISuRiTile 디렉토리 아래, 행번호 디렉토리, 열변화 디렉토리, 열번호 디렉토리 아래 타일화 된 .png 확장자를 가진 조각난 그림파일이 있는 것을 확인 할 수 있습니다,



5  MOBAC가 있는 위치로 가서,  MapSourc 디렉토리에 다음과 같은 XML 파일을 설치합니다,



<?xml version="1.0" encoding="UTF-8"?>
  <localTileFiles>
  <name>SongISuRiMap</name>
  <sourceType>DIR_ZOOM_X_Y</sourceType>
  <sourceFolder>d:/SongISuRiTile</sourceFolder>
  <invertYCoordinate>true</invertYCoordinate>
  <backgroundColor>#000000</backgroundColor>
</localTileFiles>



5-1    <name>SongISuRiMap</name> : MOBAC의 맵소스 항목에 나타날 맵소스의 명칭으로, 임으로 적어 넣어도 됩니다,



5-2   <sourceType>DIR_ZOOM_X_Y</sourceType> : 디렉토리 방식의 타일맵이라는 것을 말 함,
5-3   <sourceFolder>d:/SongISuRiTile</sourceFolder> : 타일 맵이 설치되어 있는 디렉토리의 경로 명,



6  XML 파일은 메모장에서 작성 할 수 있습니다,   파일이름에 .xml 확장지를 부여하고,  파일 이름 전체를

" " 부호를 감싸주면 XML 파일이 됩니다,



7  작성하여, mapsource 디렉토이에 설치한,  XML파일의 내용을 확인 하려면, 마우스로 클릭하면 웹화면에 표시가 됩니다,



8  MOBAC을 실행시키면,  입력에러가 나는데,  새로 만들어 들어 오는 타일 맵에 대한 경고 이므로 예를 클릭 하십시오,  아니오를 하면,  지도는 나타나지 않습니다,



9  지도가 보이지 않으면,  줌 레벨을 키웟다 줄였다 하며 찾아 보십시요,



10  MOBAC에서 RMP파일을 만든 후, VP에 입력, 익플에 넣는데 익플 510, 익플 610에 넣으면 될 것입니다,

다른 것은 메모리 용량이 작아서 잘 안들어 갑니다,   이상의 방법으로 지도를 넣어 볼수 있으나,  발해 사장님과 충분한 협의가 없는 상태이므로,  사장님의 허락이 있은 후 넣어서 사용하시기 바랍니다 .....

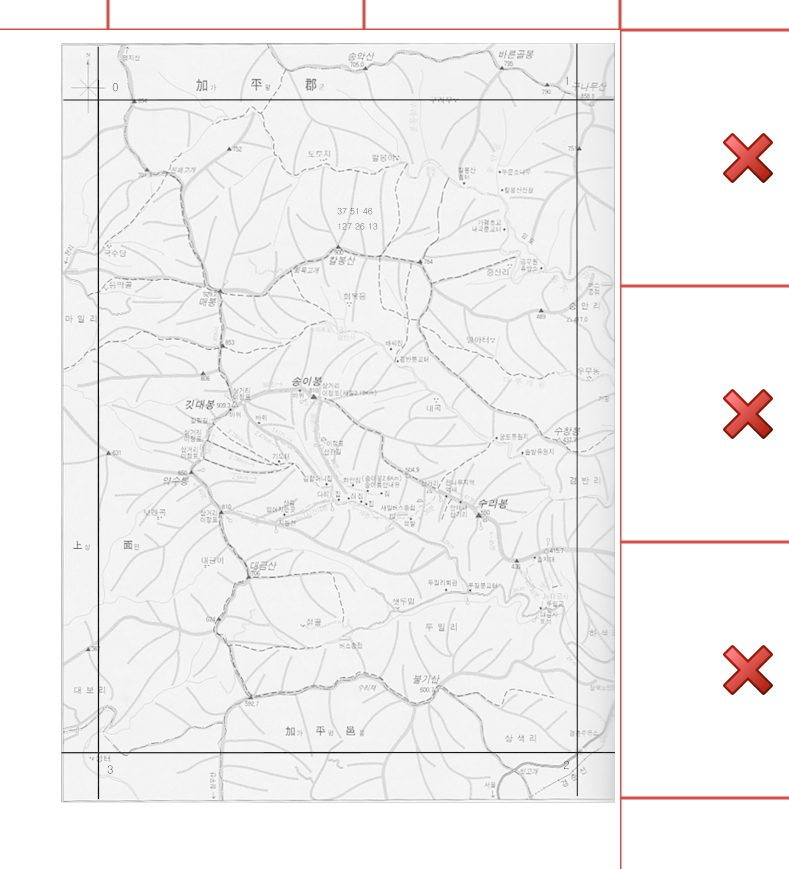

11  지도를 VP에 넣은 모양과,   MOBAC에 타일로된 파일이 입력된 상태를 나타내는 화면을 올려 드립니다 .....










Download #1 : MOBAC_화면.jpg (712) Size : 256.2 KB
Download #2 : VP_화면.jpg (717) Size : 441.2 KB
  • 관리자 자세한 설명 감사합니다. 저도 한번 시도를 해 보겠습니다. 문제는 기본지도인 맵매칭된 Georeferenced TIF 파일을 만드는과정이 생각보다 어려워 일반 유저들이 접근하기는 어려워 보입니다만, 아주 좋은 시도인것 같습니다. 2016-02-11 [09:56]
